Консолидированная модель из существующих проектов Autodesk Revit

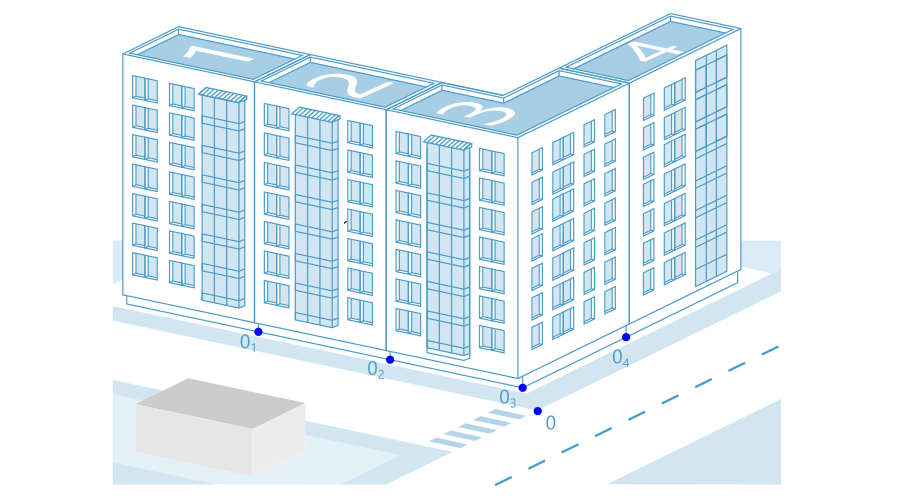

Создание консолидированной модели из нескольких существующих проектов Revit — распространённая в строительном проектировании задача. Рассмотрим процесс формирования консолидированной модели корпуса, состоящего из подготовленных заранее моделей секций Section-1.rvt, Section-2.rvt, Section-3.rvt, Section-4.rvt и модели площадки Site.rvt.

Для сборки консолидированной модели из проектов формата .RVT в Pilot-BIM необходимо:

• Произвести позиционирование моделей в Autodesk Revit.
• Экспортировать модели в IFC-контейнеры.
• Открыть полученные IFC-контейнеры в Pilot-BIM.

Позиционирование моделей

Общий принцип позиционирования моделей

Для позиционирования объектов, созданных в Autodesk Revit, Pilot-BIM использует координаты смещения базовой точки относительно точки съёмки и направление истинного севера. Точка съёмки определяет начало координат, а базовая точка — координаты вставки. Отличный от нуля угол направления истинного севера позволяет повернуть BIM-модель относительно вертикальной оси. Для упрощения понимания в данном примере угол направления истинного севера принимаем равным нулю и не используем смещение по оси Z.

Для позиционирования моделей секций, входящих в консолидированную модель необходимо:

• Определить начало координат консолидированной модели — точка 0 на генплане.
• В модели площадки установить базовую точку проекта и точку съёмки в положение 0.
• Задать Точки вставки секций — точки 01, 02, 03, 04.
• Определить координаты точек и 01, 02, 03, 04.

Полученные координаты точек вставки для удобства использования можно свести в таблицу.

• В моделях секций установить базовые точки в заданные положения.
• В моделях секций сместить точки съёмки на записанные в таблице координаты (задать точкам съемки значения из таблицы с противоположным знаком).

Координаты точек вставки секций

Координаты точек вставки моделей секций можно определить, если оси секций привязаны к осям генплана.

В качестве точек вставки необходимо использовать пересечения осей. Координаты иных точек (например углов стен, перекрытий и других конструкций) не являются достоверными, т.к. могут быть нанесены схематично на генплане и отличаться на планах разных этажей.

В зависимости от того, как выполнены проекты, координаты точек вставки определяются одним из следующих способов:

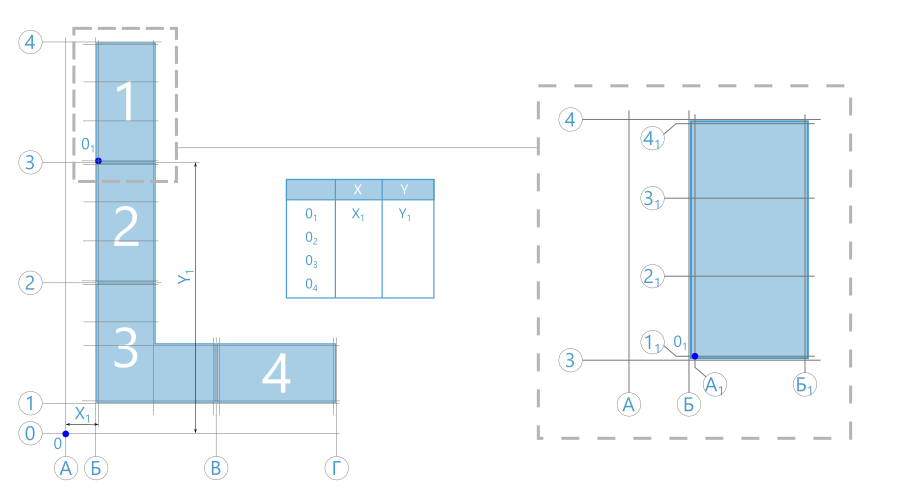

Способ 1. На генплане нанесены оси секций

Нанесённые на генплан оси секций позволяют сразу определить координаты точки вставки секции. Измерьте расстояния Х₁ и Y₁ от точки съемки 0 до точки вставки секции 0₁ и запишите их в таблицу. Аналогично определите координаты точек вставки всех секций.

Способ 2. На планах секций нанесены оси генплана

Нанесённые на план секции оси генплана позволяют скоординировать секцию на генплане. Измерьте расстояния Х_O1 и Y_O1 от осей Б и 3 соответственно до точки вставки секции O₁. Измерьте расстояния Х_O и Y_O от точки съёмки до осей Б и 3. Суммы расстояний Х_O + Х_O1 и Y_O + Y_O1 — это координаты точки вставки. Запишите их в таблицу. Аналогично определите координаты точек вставки всех секций.

Способ 3. Взаимного расположения осей секций и генплана нет или отсутствует генплан

При отсутствии взаимного расположения осей секций и генплана позиционирование будет носить предположительный характер. Максимально возможную достоверность можно попытаться обеспечить следующим образом:

• В Autodesk Revit экспортируйте планы секций в формат .DWG.
• C помощью Autodesk AutoCAD Создайте новый файл genplan.dwg.
• Вставьте планы секций как внешние ссылки (команда ССВСТАВИТЬ или _xattach).
• Произведите позиционирование секций относительно друг друга.
• Далее выполните действия, аналогичные описанным в подразделе Способ 1.

Установка взаимного расположения базовой точки и точки съёмки в проекте секции

Чтобы установить взаимное расположение базовой точки и точки съёмки:

• Откройте проект секции Section-1.rvt в Autodesk Revit.
• В Диспетчере проекта откройте План 1 этажа.
• На панели Вид нажмите кнопку Видимость/Графика.
• В открывшемся окне Переопределение видимости/графики для: План этажа разверните список Генплан.
• Отметьте пункты Базовая точка проекта и Точка съёмки для отображения их на плане.
• Нажмите Применить, затем ОК.
• Выделите Точку съёмки. Координаты С/Ю и В/З должны быть равны 0,00. Если значения отличаются, разрешите изменение положения элемента (значок "булавка"), разрешите изменение состояния подрезки для точки (значок "скрепка") и обнулите эти значения.
• Выделите Базовую точку проекта. Разрешите изменение положения элемента (значок "булавка"). Разрешите изменение состояния подрезки для точки (значок "скрепка").
• Переместите Базовую точку проекта на пересечение осей, выбранное ранее в качестве Точки вставки секции.
• Закрепите Базовую точку проекта, нажав на "скрепку".
• Введите значения смещения Базовой точки С/Ю = Y₁ , В/З = X_1..

Позиционирование секции закончено. Теперь можно экспортировать модель в формат .IFC.

Экспорт в .IFC

• Выберите Файл → Экспорт → IFC.
• Задайте Имя файла.
• При необходимости, нажмите кнопку Обзор и задайте расположение файла.
• Убедитесь, что в списке Проекты для экспорта выбран необходимый проект.
• Нажмите Экспорт.

Повторите эту последовательность операций для остальных секций.

Сборка консолидированной модели в Pilot-BIM

После того, как было произведено позиционирование и экспорт проектов секций и площадки, можно открыть IFC-контейнеры в Pilot-BIM. Для этого:

• В Обозревателе элементов создайте проект.
• В панели инструментов нажмите Показать файлы на диске.
• В открывшуюся папку скопируйте IFC-контейнеры секций и площадки.
• Откройте вкладку Pilot-BIM.
• Нажмите Открыть модель.
• Выберите созданный проект, выделите Консолидированную модель и нажмите кнопку Выбрать.

Консолидированная модель собрана. Позиционирование моделей секций и площадки произведено правильно.
